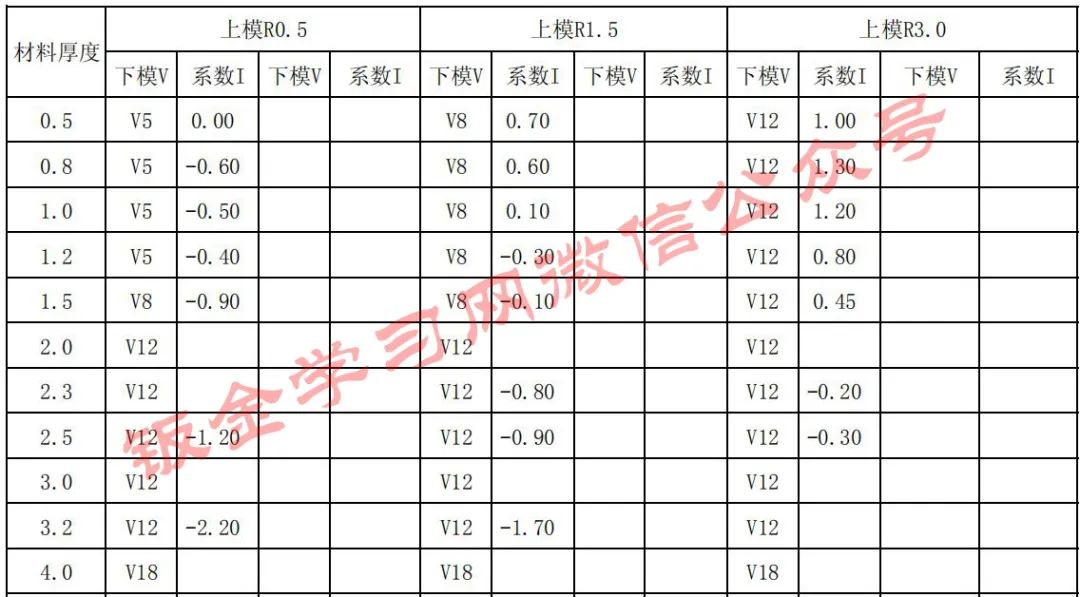

折弯系数表
一、铁板90度折弯，正常折弯上模R0.5，下模V=5T，折弯系数为0.4T，V槽选用V=5T R（R>0.5）展开尺寸=L1 L2-2T 系数
备注：1.2.5/SGCC孔边到折弯内寸是3.8MM时不会拉料，孔径5.4，R0.5，V12.
二、铁板60度折弯（使用插深下模）展开尺寸=L1 L2 系数
三、铁板30度折弯（使用插深下模）展开尺寸=L1 L2 系数
四、铝板90度折弯，正常折弯上模R0.5，下模V=5T，折弯系数为0.4T，V槽选用V=5T R（R>0.5）展开尺寸=L1 L2-2T 系数
五、铝板60度折弯（使用插深下模）展开尺寸=L1 L2 系数
六、铝板30度折弯（使用插深下模）
七、压死边系数（先使用插深下模折小角度，再用压平模压死边）
展开尺寸=L1 L2-0.55T
展开尺寸=L1 L2-0.55T 0.7W（W≤T）
展开尺寸=L1 L2 3.14*（R m）（2R>T）
T≤2.0,m=0.4T;
2.0<T≤3.2,m=0.3T;
八、压段差系数
1、当W≥2T时：展开按照两次单折计算；
2、当W<2T、H≥2T时：展开按照两次单折计算；
3、当W<2T、H<2T时：展开尺寸=L （H-T）*0.7；
4、当W<2T、H=T时：展开尺寸=L 0.15T；
